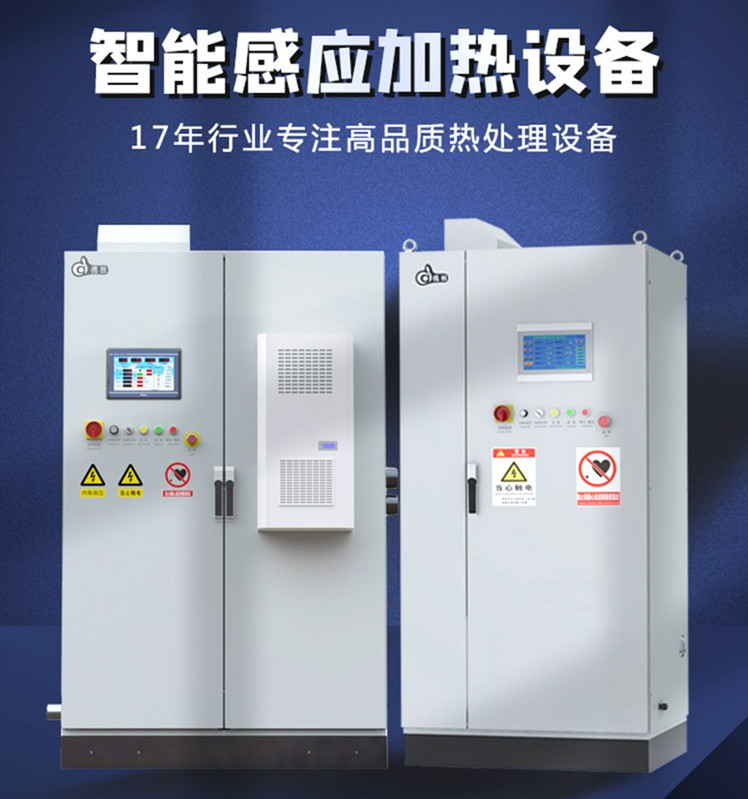

DSP全數字感應加熱電源

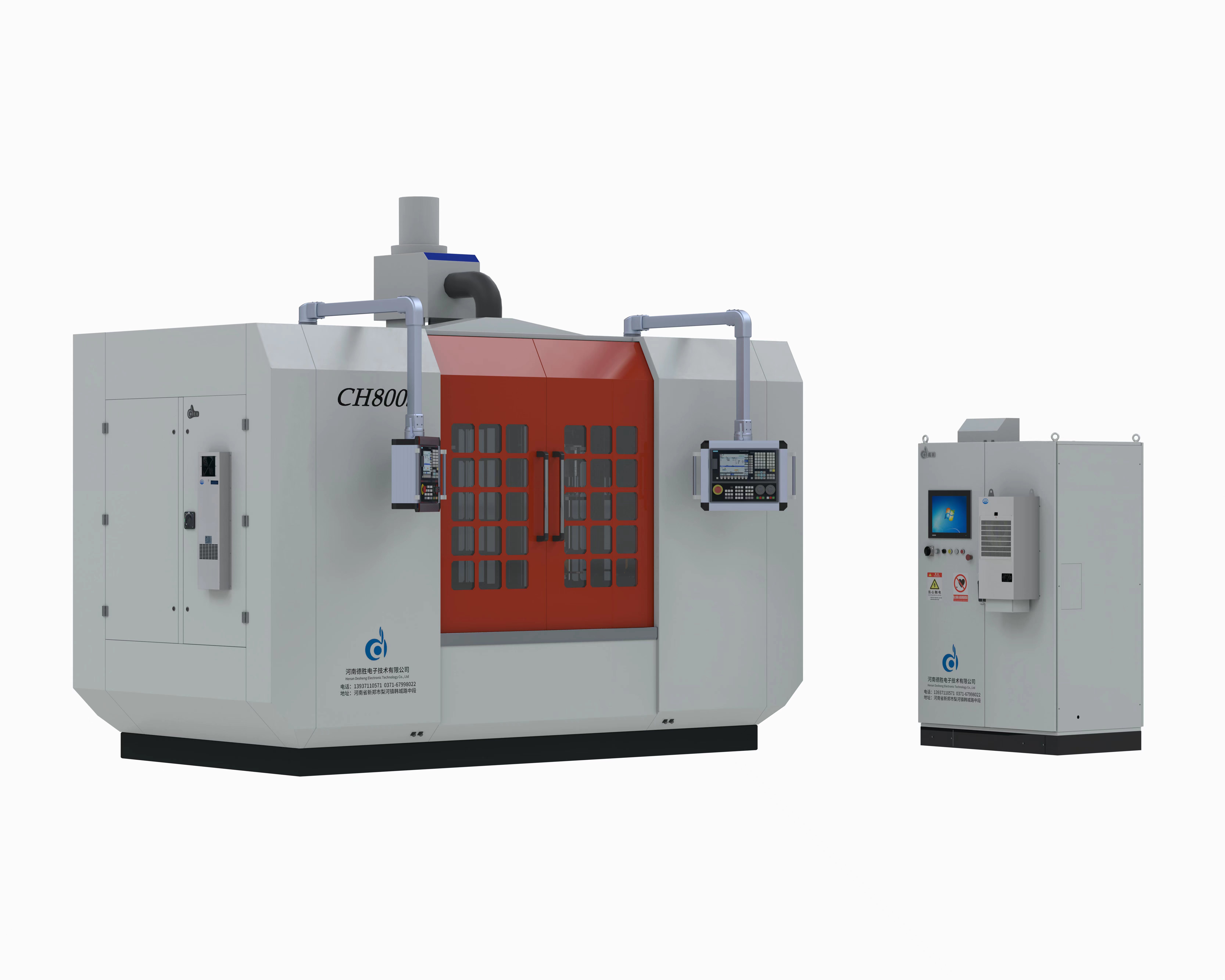

封閉式立式數控淬火機床
方向機齒條淬火、轉向器齒條高頻淬火、轉向齒條淬火設備、高頻淬火設備、高頻淬火機、齒條高頻淬火機、汽車齒條中頻淬火設備、齒條全數字高頻淬火設備、齒條高頻淬火設備、 直齒條淬火設備 、 轉向器齒條齒面淬火專用設備 、汽車方向機齒條淬火設備等說法別稱，都是指的同一種設備----齒條高頻淬火設備。
一、汽車轉向齒條淬火成套設備組成
一、汽車轉向齒條淬火成套設備組成

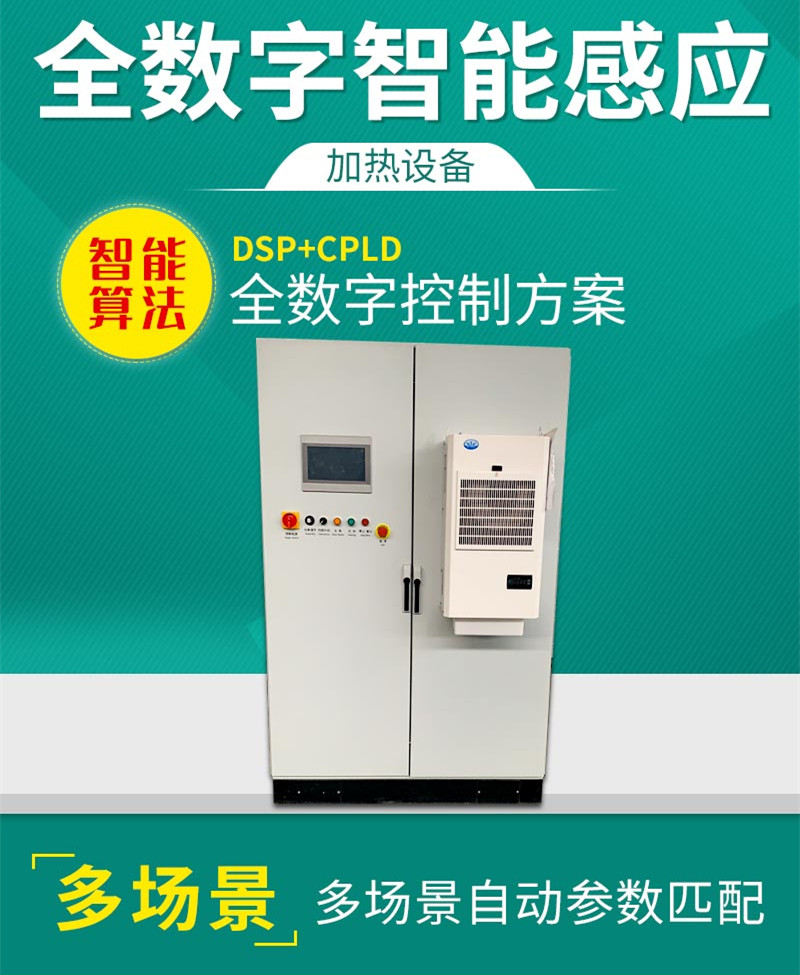

1、DSDH-200型DSP全數字感應加熱電源 一套

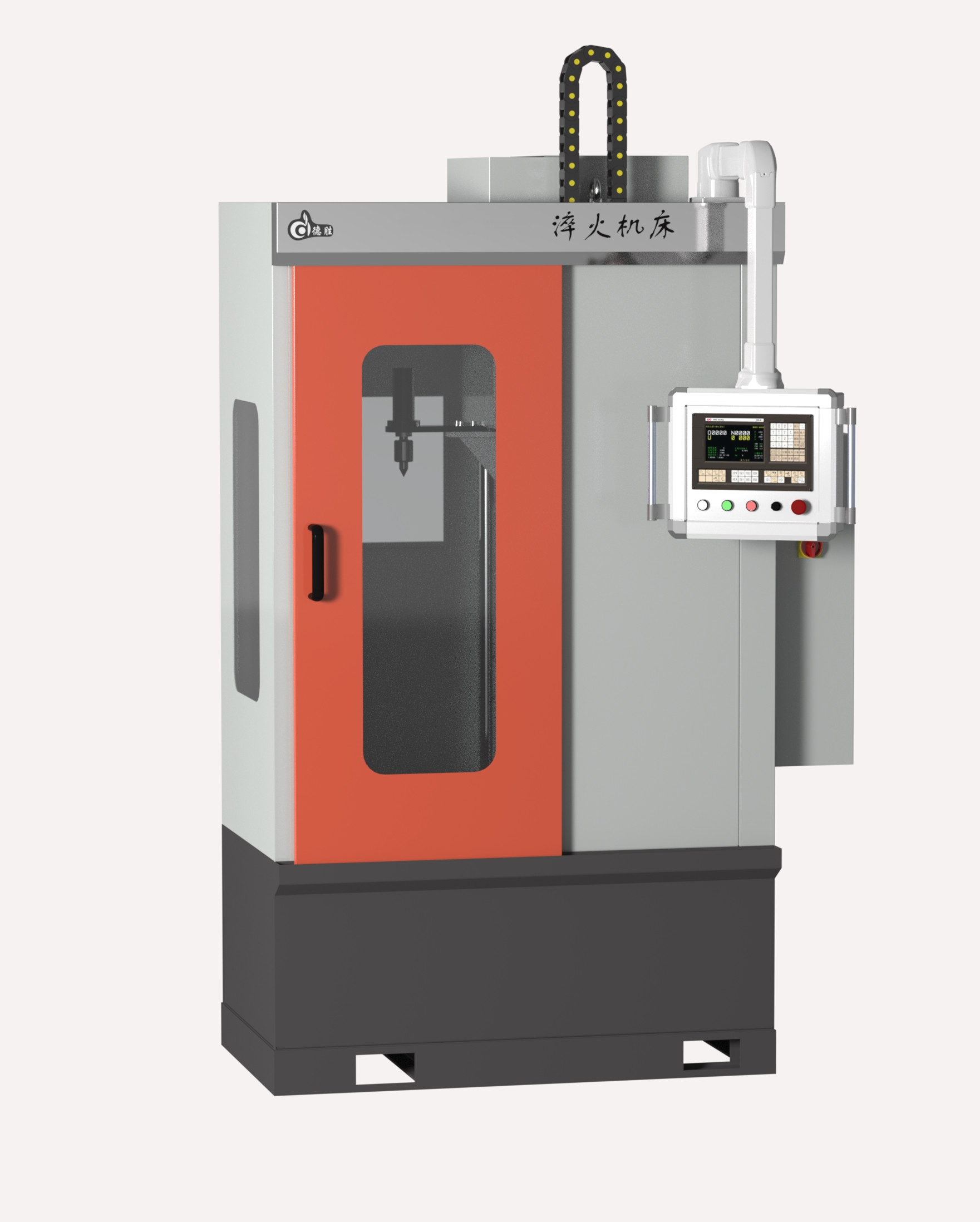

2、DSSK-1000型全封閉立式數控淬火機床 一套
3、定制淬火感應器 一副
4、定制變壓器移動十字滑臺 一套
5、閉式冷卻系統 一套
該套全數字齒條淬火設備，具有液晶顯示及保護功能，如過壓、過流、水溫、水壓、缺相等保護功能。顯示頻率、功率、加熱曲線產品記錄等功能，人性化設計，便于數據溯源分析。
二、齒條淬火設備主要特點
1、水電分離設計——在水路發生漏水、水管斷裂等情況下，不會引起電氣部分損壞；

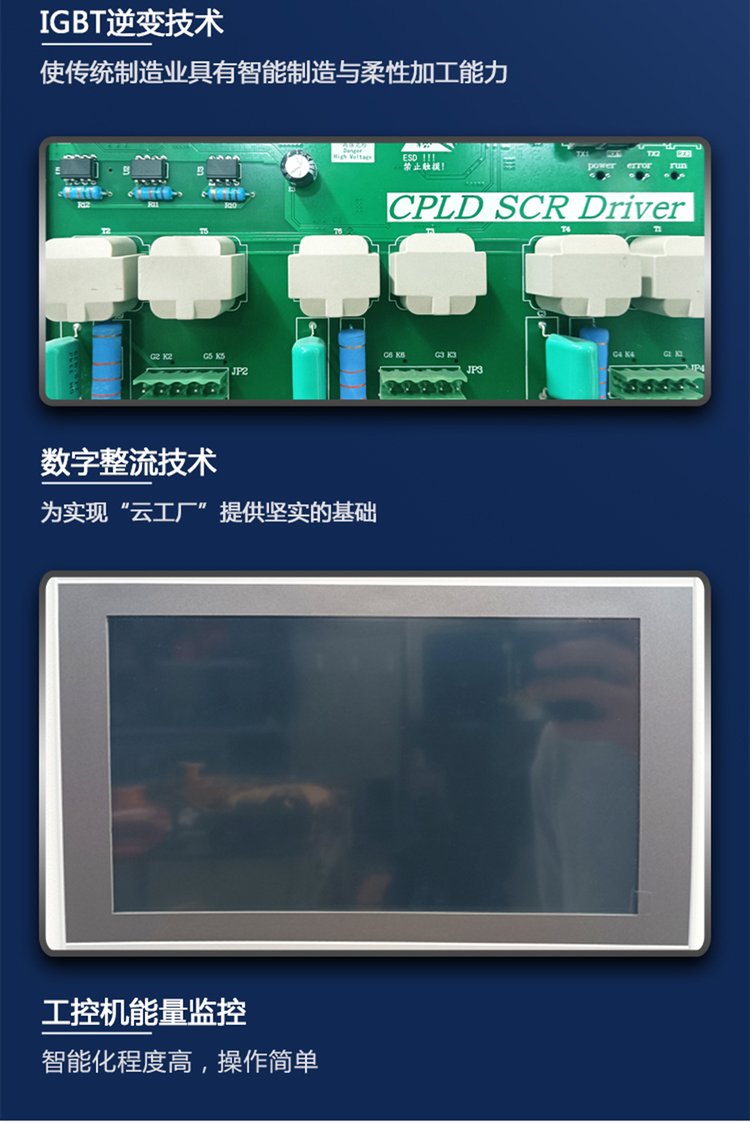

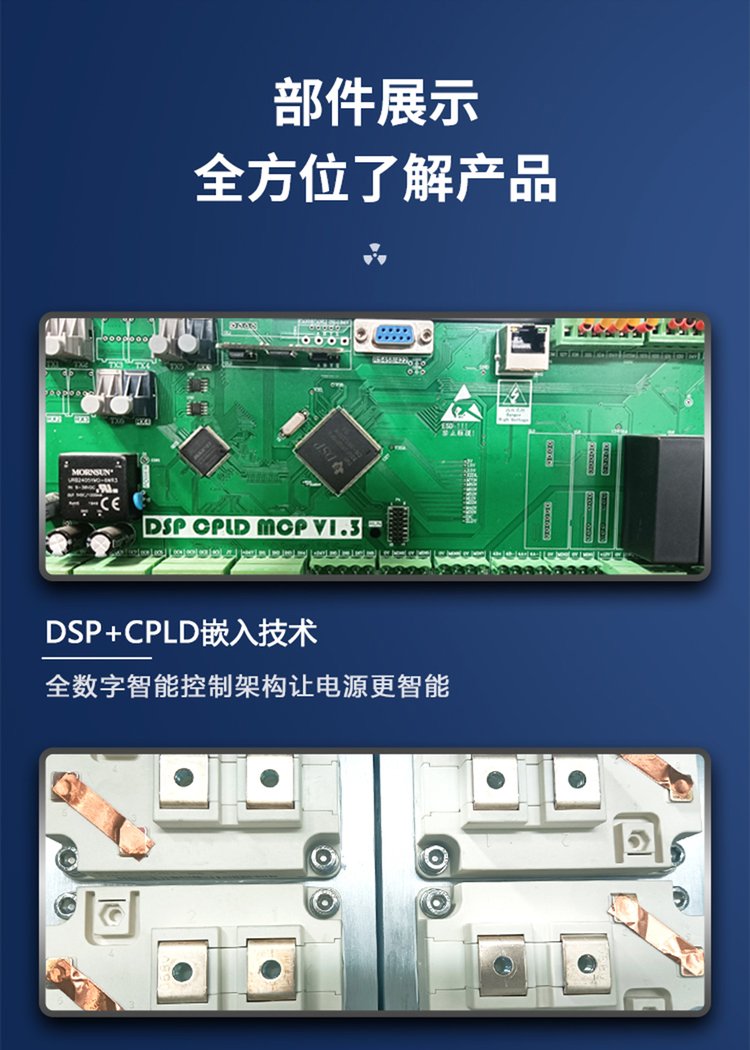

2、復合母排設計——減少電路分布參數造成的IGBT開關器件易損壞；
3、整機全封閉設計——機箱內部與車間環境空氣隔離，解決車間粉塵、環境潮濕等對設備的影響；
4、信號傳輸采用光纖——提高設備運行穩定性。
三、汽車轉向器齒條高頻淬火設備優勢：
1、采用非接觸式高頻淬火設備，預編淬火程序，一鍵啟動；
2、加熱效率高，淬火速度快；
3、淬硬層分布均勻；
4、耗電量小；
5、齒面邊緣與中間部位硬度一致；
6、齒根淬硬可以精確控制；
7、變形量小。
齒條淬火設備一機多用之功能，還可以應用于金屬鍛造、感應釬焊、感應淬火、感應退火、調質，加熱熱裝熱拆、焊接堆焊預熱（熱處理）等加熱領域。
四、設備主要參數
1、DSDH-200型DSP全數字感應加熱電源參數
| 型號 | DSDH-200型 |
| 輸入電源 | AC380V，50Hz |
| 輸出功率 | 200KW |
| 功率調節范圍 | 10%-100%范圍內任意調節 |
| 功率控制精度 | ±1% |
| 輸出頻率 | 5-20kHz自適應 |
| 抗電壓波動性能 |
電網電壓在350V-410V之間任意波動， 電源不受影響。 |
| 效率 | ≥97% |
| 防護等級 | IP54 |
| 工作模式 | 恒壓/恒功率任意選擇 |
| 控制系統 | 高性能DSP處理器 |
| 控制方法 | 內部控制和遠程控制任意切換 |
| 控制面板 | 人機界面+按鈕 |
| 通訊接口 | RS485/以太網 |
2、DSSK-1000型全封閉立式數控淬火機床參數
| 序號 | 名稱 | 參數 |
| 1 | 最大回轉直徑 | 500mm |
| 2 | 最大夾持長度 | 1100mm |
| 3 | 零件旋轉速度 | 0-300r/min |
| 4 | 零件淬火移動速度 | 0-2500mm/min |
| 5 | 進線電源 | 兩相AC380V/50Hz+N |
| 6 | 整機容量 | 3000VA |
| 7 | 外形尺寸 | 1600*800*2400mm |
| 8 | 控制系統 | 數控系統 |
| 9 | 最大加熱零件重量約 | 100KG |
| 10 | 機床總質量約 | 900KG |
五、齒條淬火設備應用場景

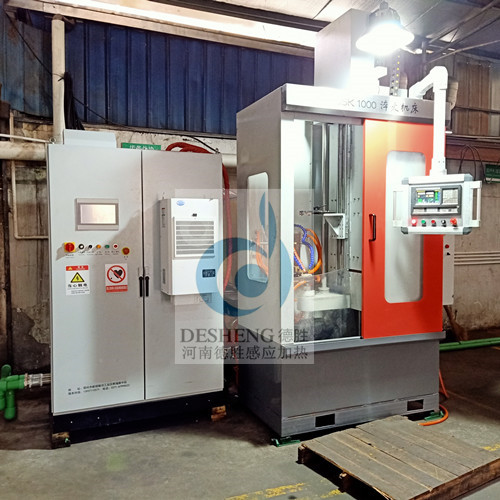

DSP全數字齒條淬火設備在用戶現場
齒條淬火成套設備（全數字加熱電源+數控淬火機床+閉式冷卻系統）

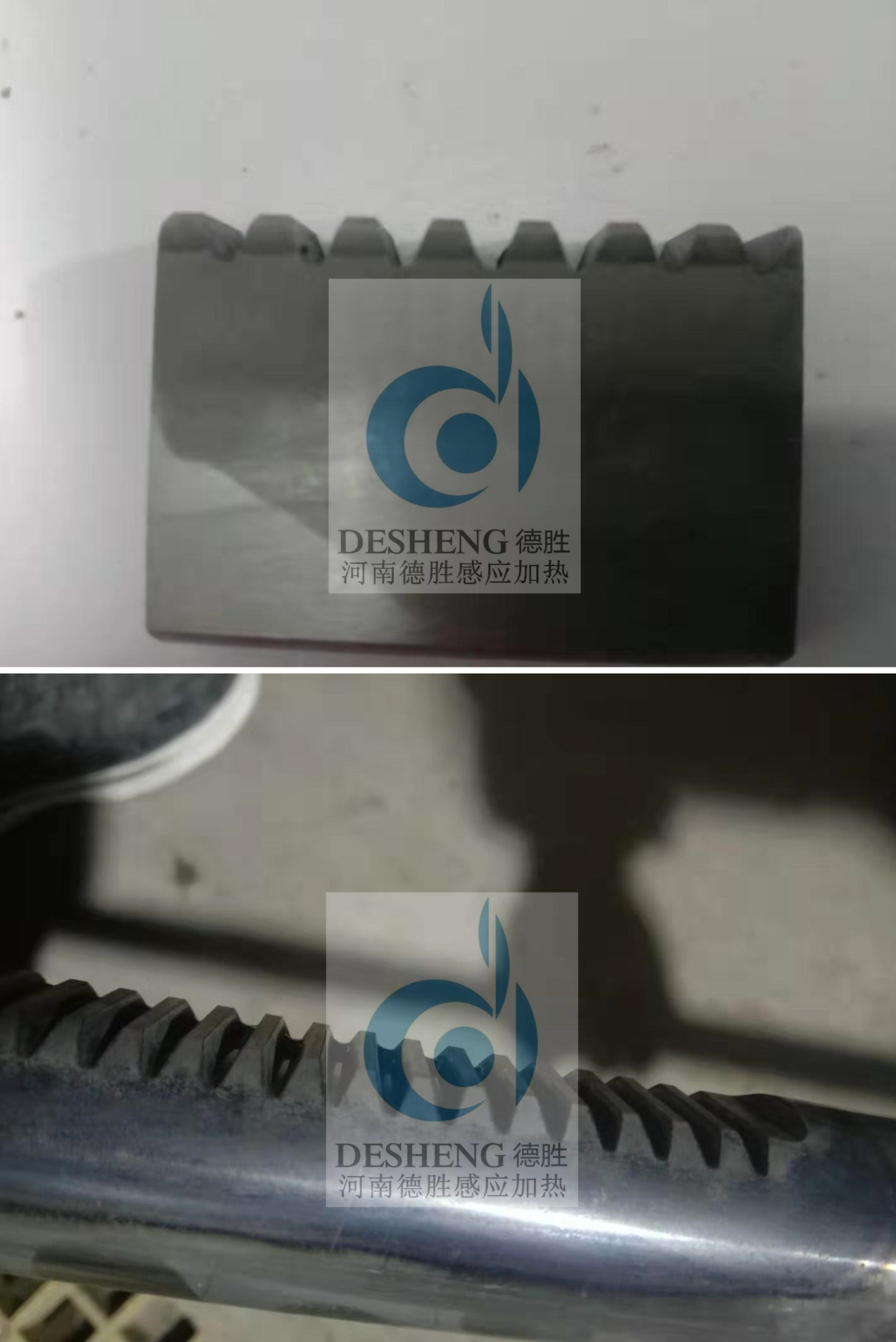

齒條淬火后剖切效果
